Optiky LED svietidiel
Optika riadi smer distribúcie svetla a jeho správny výber zaisťuje optimálnu spotrebu energie a znižuje investičné náklady.
Krivky svietivosti
Optiky pre vymeniteľný modul LED sa vyberajú pomocou kriviek svietivosti, ktoré určujú rozptyl a smerovanie svetla, čoho výsledkom je konštrukcia zdroja alebo tvaru svietidla. Dôkladné presné meranie jeho svietivosti sa uskutočňuje pomocou svetelných zdrojov s celkovým tokom 1 000 lm, následne je vytvorená krivka svietivosti (graf) pre charakteristickú rovinu alebo rezu roviny daného svietidla.
Graf zobrazuje smerovanie svetla v rovinách:
- Rovina C0-C180 kolmá na os svietidla
- Vertikálna rovina C90-C270 prechádzajúca pozdĺžnou osou svietidla

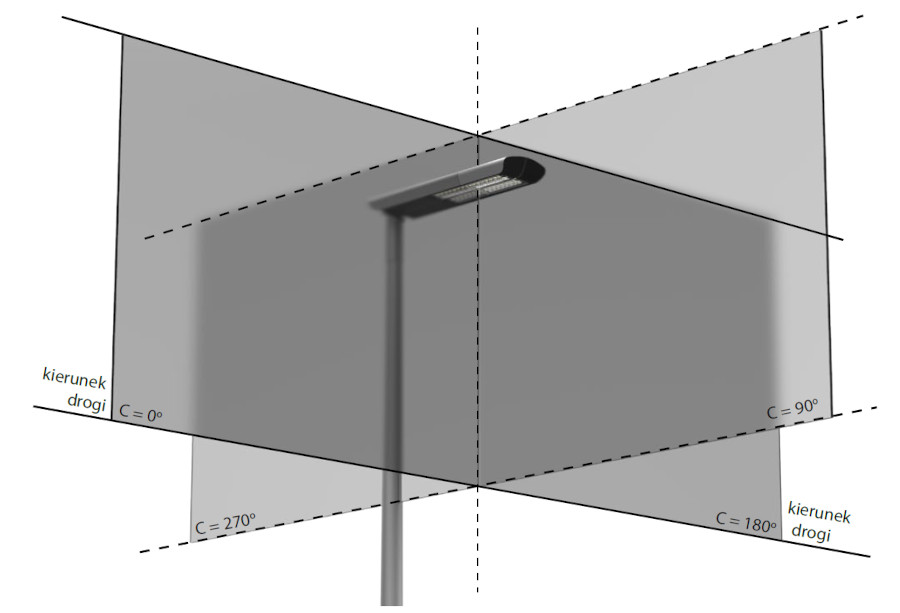

Schéma rovín
Optiky pre pouličné osvetlenie

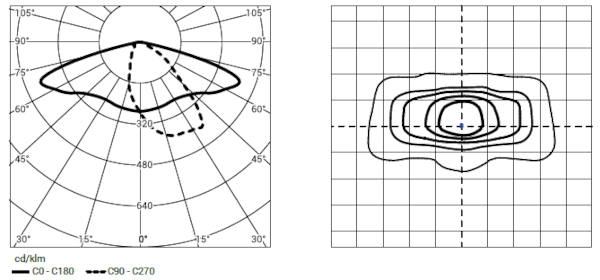

Optika DW
Je to univerzálna optika používaná v pouličnej premávke s rovnomernou kombináciou svetelných parametrov.

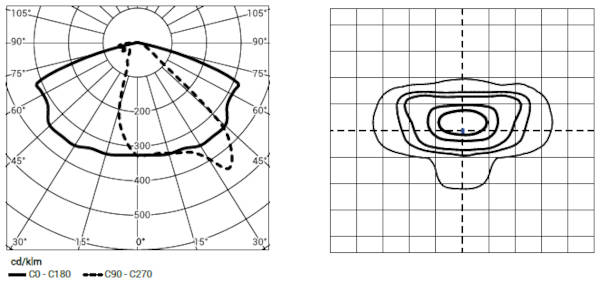

Optika ME
Doporučovaná je na osvietenie širších ciest s tromi pruhmi pre dopravu a s chodníkami po oboch stranách cesty a s montážou svietidiel po jednej strane.

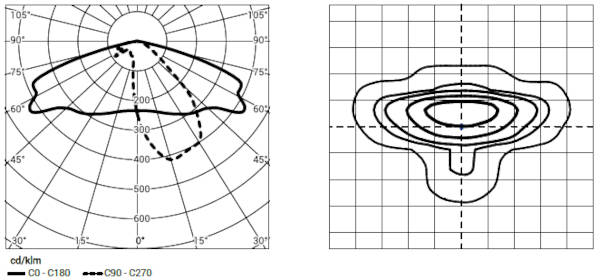

Optika T2
Vhodná pri osvetľovaní užších ciest s dvoma jazdnými pruhmi, ako aj pri montáži svietidiel do stredného pásu, ktoré oddeľujú vozovky v konfigurácii dvojcestných vozoviek (triedy ciest P a M).

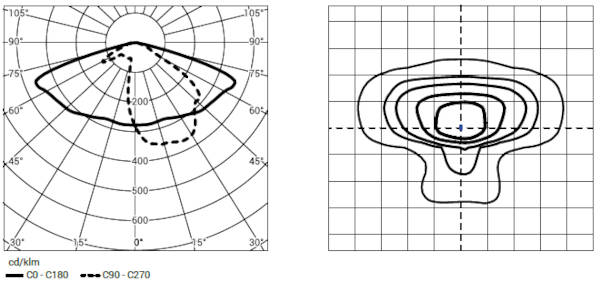

Optika T3
Umožňuje širšiu distribúciu svetla ako optika T2, vhodná podobne na osvetľovanie ciest s dvoma pruhmi a chodníkmi.
Optiky pre osvetlenie chodníkov
Optika SP
Vyžaruje svetlo veľmi široko, takže vzdialenosť medzi svietidlami môže byť až osemkrát väčšia ako je výška stožiara, na ktorom sú upevnené.

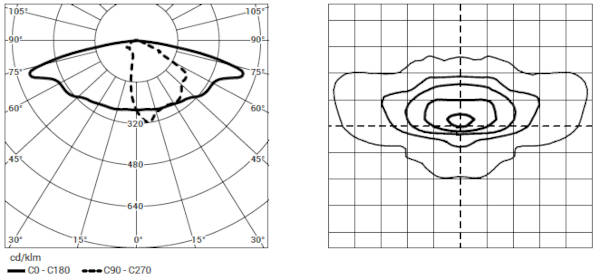

Optika 3L
Je určená pre cyklo-chodníky, má široký rozptyl svetla a je vhodná do svietidiel umiestnených na nízkych stĺpoch s veľkými rozostupmi
Optiky pre parkové osvetlenie

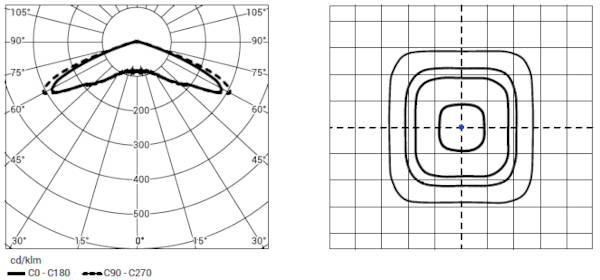

Optika VS
Vyznačuje sa rovnomerne symetrickým rozložením svetla okolo svietidla (štvorcový lúč).

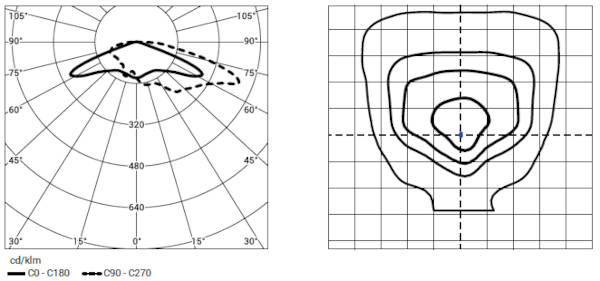

Optika T4
Najvhodnejšie použitie je vo svietidlách uložených v malej výške a v krátkej vzdialenosti od seba. Vyznačuje sa emisiou svetla ďaleko dopredu.
Optiky pre osvetlenie prechodov pre chodcov

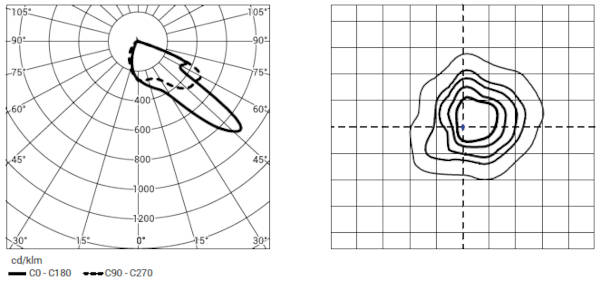

Optika PP
Aby sa zabránilo oslňovaniu vodičov vo svietidlách pre priechody pre chodcov, odporúča sa používať optiku s asymetrickým rozložením svetla na pravú a ľavú stranu.

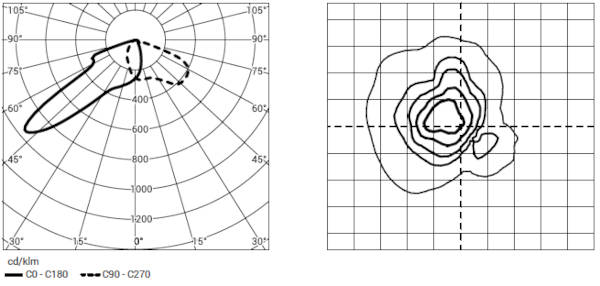

Optika PL
Dôležité! Optika pre ľavostrannú premávku je vhodná aj v prípade osvetľovacia prechodov v konfigurácii pre pravostrannú premávku pri inštalácii stožiarov na ostrovčeku.
